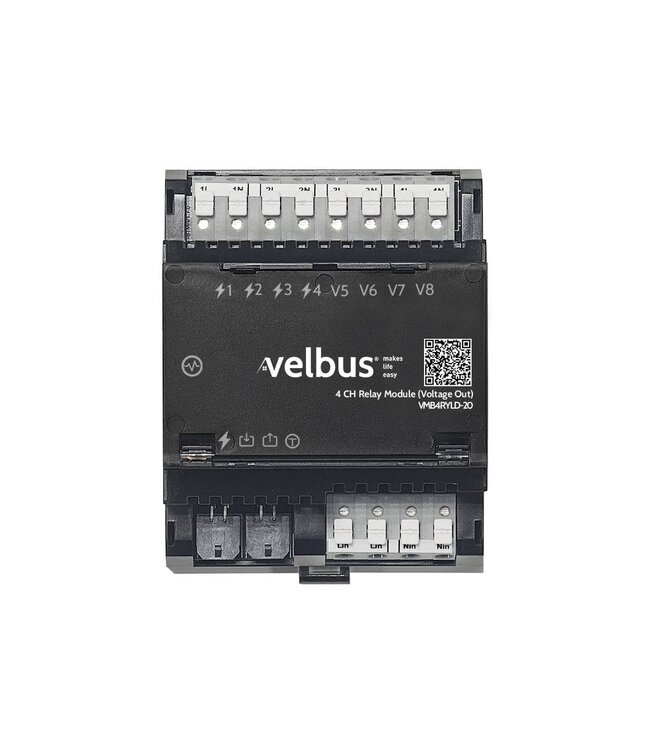

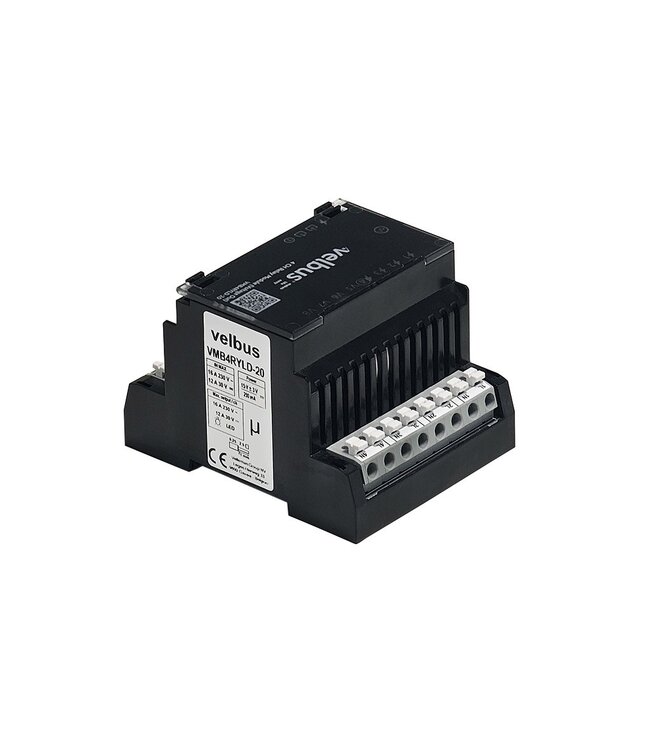

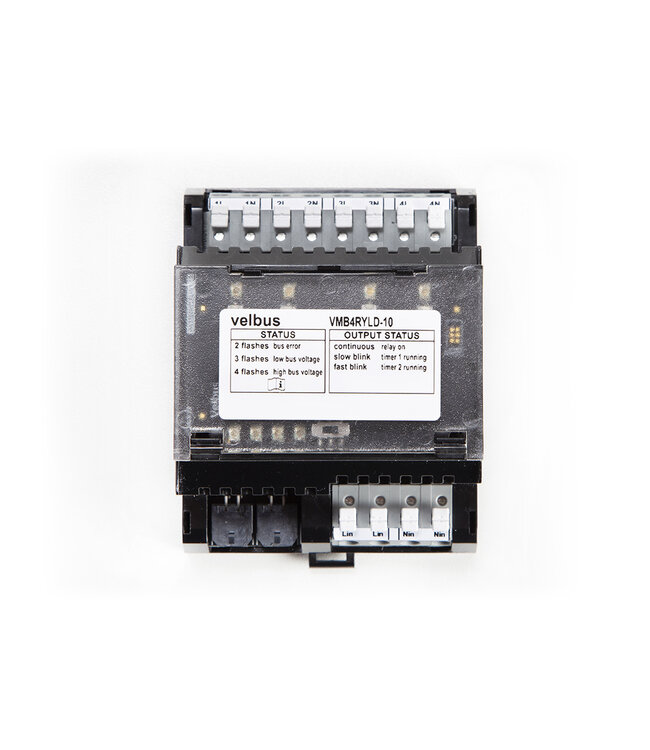

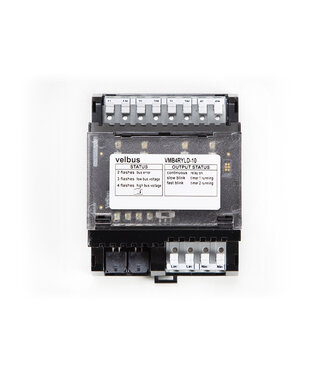

Velbus 4-kanaals relaismodule met spanningsuitgangen

De Velbus module VMB4RYLD is een relaismodule en is gemakkelijk aansluitbaar door de interne verbindingen die op de relais module al aanwezig zijn.

Sluit enkel een ingangsspanning aan, komende van de automaat (automatische zekering van 16A is de maximum toegelaten stroom) en gebruik de 4 uitgangen zonder dat verdere bekabeling nodig is. Hierdoor bespaar je extra bekabelingswerk in de kast.

Automatiseer de verlichting in de kamer, de beregening in je tuin, de stopcontacten in de kinderkamer, de motor van uw automatische garagedeur... het is maar een voorbeeld van de mogelijkheden van deze relaismodule. Alles aan of alles uit is maar een van de vele mogelijkheden.

Deze Velbus uitgangsmodule is volledig configureerbaar via de gratis Velbus-Link software. Timers en functies kunt u via de software instellen.
Zo kan je tot 40 verschillende voorgeprogrammeerde functies kiezen.

de Velbus uitgangsmodule is ook beschikbaar met 4 normaal open contacten, voor het schakelen van spanningsloze contacten of lage spanning (bv 24V) VMB4RYNO.

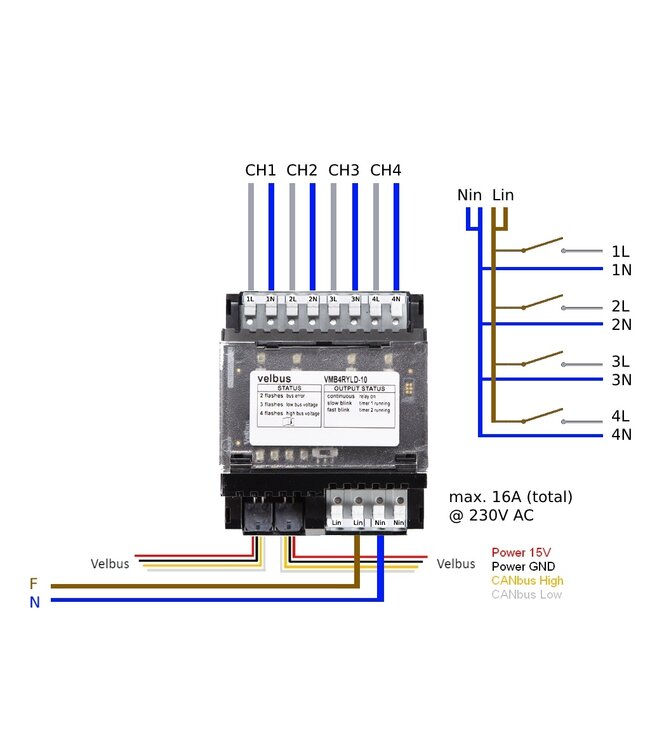

Snelle Bedrading:
Zeg vaarwel tegen bedradingsproblemen! De VMB4RYLD vereenvoudigt het installatieproces in jouw elektrische kast, dankzij de originele WAGO-push-connectors. Deze connectoren, ontworpen voor massieve draden met een doorsnede van 2,5 mm, maken bedrading eenvoudig. Maak gebruik van de spanningsinvoer- en -uitvoerkanalen om moeiteloos stroom te leveren aan jouw geselecteerde apparaten. (inclusief 20 cm lange verbindingskabel).

Kenmerken:

• Meerdere functies instelbaar: momentbediening, aan/uit, start/stop timer, trappenhuisautomaat, niet-herstartbare timer, uitschakelvertraging, inschakelvertraging, timer starten bij loslaten drukknop, timer met knippereffect, 2-tijden timer...
• Timerfuncties (via de Velbus-Link software en de USB interface (VMBUSB)
• 250 mogelijke ID-adressen die je zelf kan instellen.
• Op de module zelf, onder het beschermdeksel staan drukknoppen voor testdoeleinden, je kan de kanalen manueel bedienen. Het beschermplaatje wegnemen en dan is er toegang tot drukknoppen die de uitgangen lokaal kunnen schakelen.
• Velbus®-aansluiting
• breedte van 4 modules op de DIN-rail
• mogelijkheid om de firmware te upgraden via het Velbus®-systeem

Technische specificaties:

• Fysieke eigenschappen:
  • Aantal kanalen: 4
  • Breedte DIN-modules: 4
• IT-aansluitingen:
  • Velbus-bus (Molex)
  • Spanningsin- en uitgangscontacten (WAGO)
• Elektrische gegevens:
  • Maximaal stroomverbruik: 250 mA
  • Stand-by stroomverbruik: 30 mA
  • Maximale uitgangsstroom VAC: 16 A
  • Waarde maximale uitgangsstroom VDC: 12 A
• Technische gegevens:
  • DIN-rail: Ja
  • Protocol: Velbus CANbus
  • Programmeerbare timerfuncties: Ja
  • Aantal standen: 40
• Omgevingsgegevens:
  • IP waarde: IP10
• Gebruikseigenschappen:
  • Talen van de handleiding: Nederlands, Engels, Frans
  • Mogelijk adres: 250
  • Potentiaalvrije contacten: Nee
• Voeding:
  • Nominale ingangsspanning (VDC): 230 V
• Basis productinformatie:
  • Kleur van het product: Zwart
  • Extra kleur: Groen
  • Diepte van het product: 58 mm
  • Hoogte van het product: 71 mm
  • Breedte van het product: 90 mm

Download handleiding
