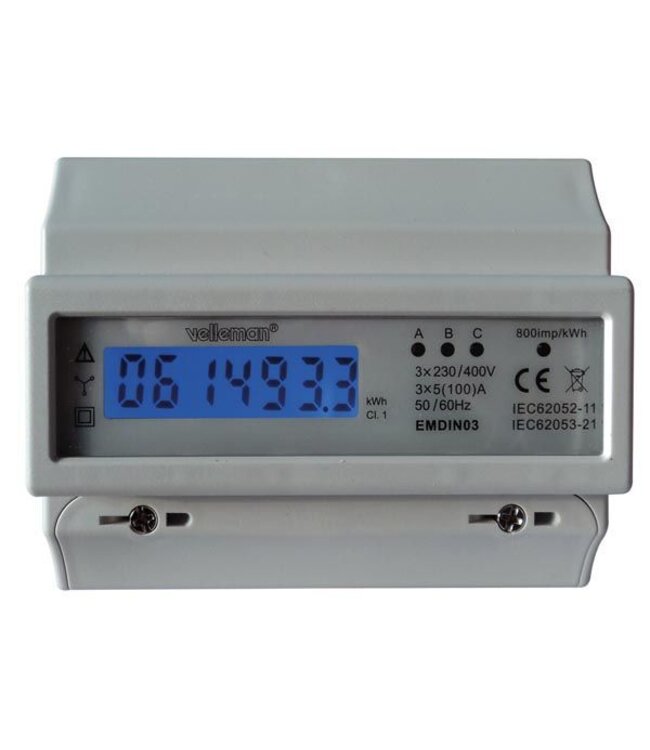

Driefasige kWh-meter – Nauwkeurige Energiemeting voor 3-Fase Installaties

Meet je energieverbruik tot op de watt nauwkeurig met deze betrouwbare driefasige kWh-meter. Ideaal voor woningen, bedrijven en industriële installaties waar een 3-fase aansluiting aanwezig is. Dankzij de hoge meetnauwkeurigheid, duidelijke uitlezing en eenvoudige montage krijg je volledig inzicht in je energieverbruik per installatie, machine of circuit.

Belangrijkste kenmerken

• Geschikt voor 3-fase installaties (3×230V of 400V+N)

• Hoge meetnauwkeurigheid voor betrouwbare energieregistratie

• Compact DIN-rail ontwerp: past perfect in elke verdeelkast

• Duidelijk display voor realtime verbruik en totale kWh-stand

• Veilige en duurzame constructie voor langdurig dagelijks gebruik

• Optionele communicatiefuncties (afhankelijk van model, pulsuitgang)

Toepassingen

✔ Woningen met 3-fase aansluiting
✔ Zonnepanelen en energiemanagement
✔ Werf- en bouwkasten
✔ Bedrijfsinstallaties en werkplaatsen
✔ EV-laadpalen en laadoplossingen
✔ Monitoring van machines en apparatuur

Waarom kiezen voor een driefasige kWh-meter?

Een driefasige meter biedt nauwkeurige metingen van verbruik en teruglevering op alle drie de fasen. Dit is essentieel voor een correcte energiemonitoring, kostenverdeling of fiscale registratie (bij MID-keur). Bovendien helpt de meter bij het optimaliseren van verbruik, het opsporen van onbalans tussen fasen en het verbeteren van de energie-efficiëntie.

Eenvoudige installatie

De meter wordt netjes op een DIN-rail geplaatst en aangesloten op de inkomende fasegeleiders. Dankzij de overzichtelijke klemmen en duidelijke aanduiding is de montage snel en foutloos uit te voeren door een installateur.

Deze module kan gekoppeld worden op de VELBUS installatie d.m.v. een VMB7IN 7-kanaals ingangsmodule.

Kenmerken:

• LCD-scherm (met blauwe achtergrondverlichting)
• impulsuitgang
• ledindicator
• De nauwkeurigheid van de (stroom)meting is afhankelijk van de verhouding tussen de Ib (basisstroom) en de Imax (maximale stroom). Bijvoorbeeld: 5(40); 5(80); 10(100)

Specificaties:

• spanning: 3 x 230 / 380 V
• stroom: 10 (100) A
• nauwkeurigheidsklasse: 1.0
• frequentie: 50 / 60 Hz
• displaymodus: LCD 6+1 digits = 999999.9 kWh
• verbruik: <=2 W (10 VA)
• temperatuurbereik: -20 tot 55 °C
• LED-indicator: 1 flits per impuls
• impulsuitgang: 800 imp/kWh
  • spanning: 12 tot 27 V
  • stroom: 27 mA
  • impulsbreedte: 90 ms
• afmetingen: 122.5 x 115 x 65 mm
• gewicht: 415g
• Dit toestel heeft geen reset-functie.
• met PNP-transistor
• dwarsdoorsnede: min: 7mm², max: 50 mm²
• torsie: max. 140 Nm
• breedte: DIN 7 modules

Download de handleiding
