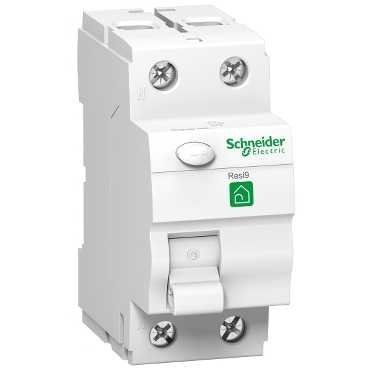

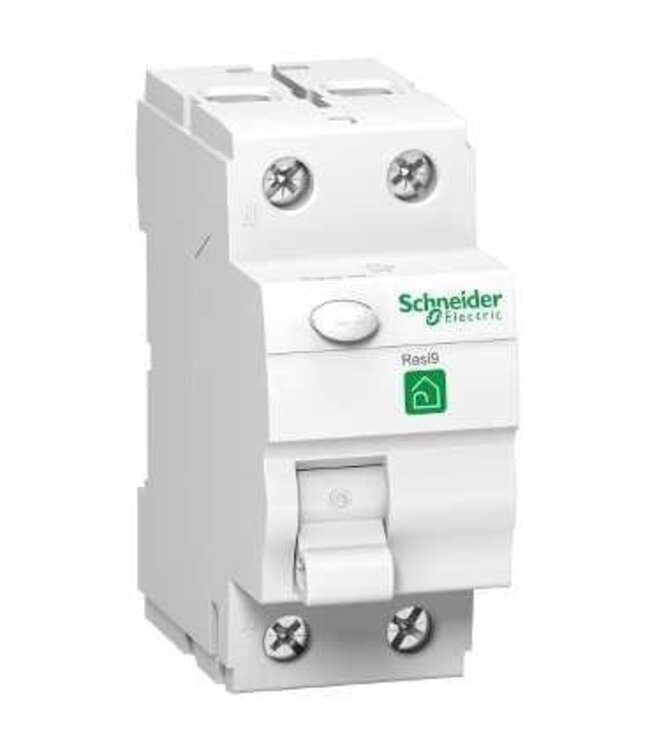

Verliesstroomschakelaar 300mA

Differentieelschakelaars worden aan het begin van de leidingen geplaatst en beschermen tegen ontoelaatbare verliesstromen naar de aarde. Ze beveiligen personen tegen elektrocutie.

Een verliesstroomschakelaar van 300mA is verplicht te plaatsen in het begin van de installatie.

Werking

Bij een verliesstroom met residuele pulserende gelijkstroomvorm zal er een onevenwicht ontstaan in de primaire windingen van de torus die een residueel magnetisch veld opwekt in de torus, dit residueel magnetisch veld wekt op zijn beurt een spanning en stroom op in de secundaire winding die het relais doet aanspreken. Dit relais zet op zijn beurt het schakelmechanisme in werking waardoor de contacten openen onder veerdruk.
