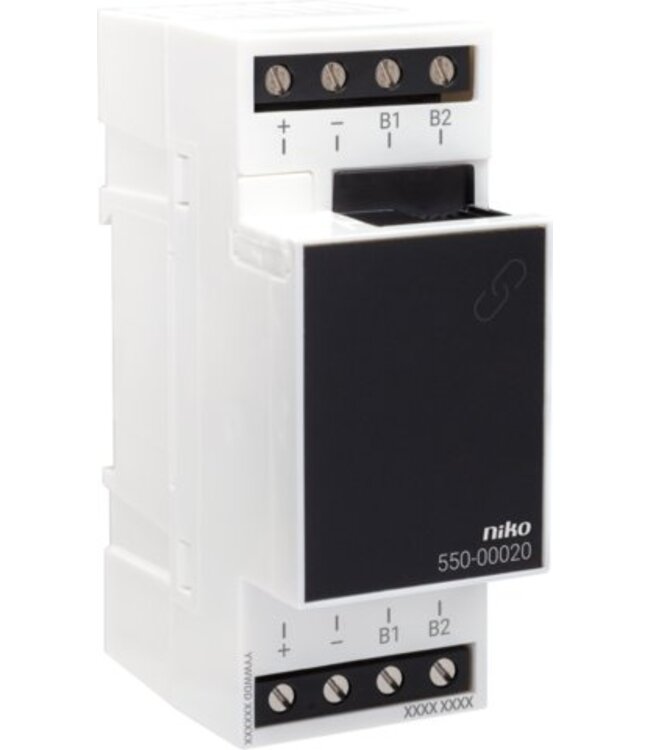

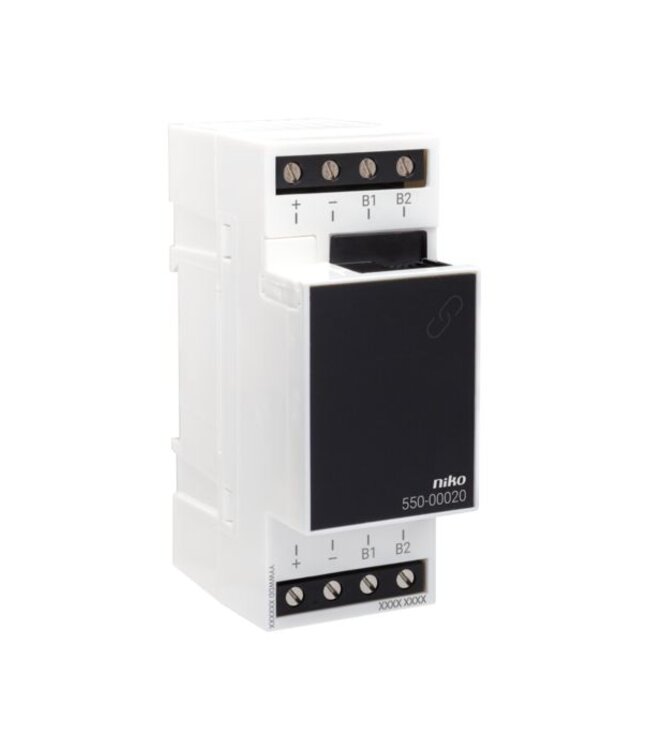

De Niko Railkoppeling voor Niko Home control module moet altijd als eerste module links bij het begin van een nieuwe rij DIN-railmodules geplaatst worden. De voeding en de bus verbind je vanuit de railkoppeling of voedingsmodule op de vorige rail en/of naar de volgende rail door via de contacten boven- en onderaan.

Hoe Niko railkoppeling aansluiten?

1. Klik de railkoppeling uiterst links op de DIN-rail.


2. Verbind de vier aansluitklemmen (+, –, B1, B2) met de zelfde aansluitklemmen van de connected controller, de railkoppeling of de voeding op de voorgaande en volgende rail.


3. Op elke module zit een schuifbrug (aan de rechterkant). Schuif deze naar rechts tot ze vastklikt in de module ernaast. Hierdoor zijn de bus en de voedingsspanning aangesloten op de modules die op dezelfde rail gemonteerd zijn.



Specificaties:

Railkoppeling voor Niko Home Control. De railkoppeling koppelt de voedingsspanning en de bus van de onderliggende rail door op de modules via de schuifbrug. Links aan elke DIN-rail moet zich een voeding of een railkoppeling bevinden.

• Schuifbrug voor verbinding naar de volgende module op de DIN-rail
• Aansluitklemmen: 2 x 4 schroefklemmen
• Draadcapaciteit: 3 x 1,5 mm² of 2 x 2,5 mm² of 1 x 4 mm² per aansluitklem
• Minimale omgevingstemperatuur: 0 °C
• Maximale omgevingstemperatuur: +45 °C
• DIN-afmetingen: DIN 2 plaatsen voorzien in de kast.

Download Technische handleiding
