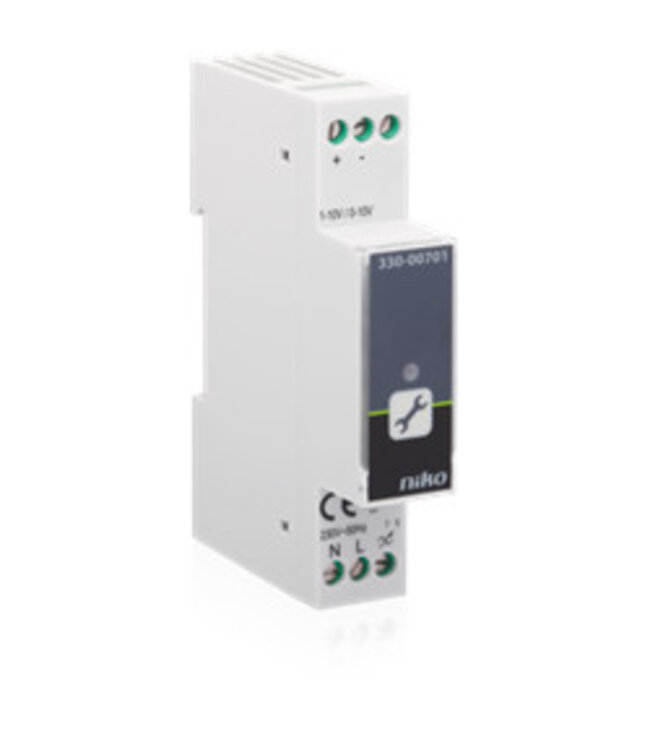

Niko Universele Modulaire 0–10V Dimmer 5–350W – DIN-rail (1 module)

De universele Niko modulaire dimmer 5–350W is een compacte DIN-raildimmer van 1 module breed, ontworpen voor professionele lichtsturing via een analoge 0–10V ingang. Deze dimmer vertaalt een stuursignaal van 0–10V naar een dimbereik van 0 tot 100%, waardoor hij perfect integreerbaar is in domotica- en gebouwautomatisatiesystemen.

In de praktijk wordt de 0–10V sturing vaak voorzien door een domoticamodule zoals de VMB4DC, waarmee tot vier afzonderlijke lichtkringen onafhankelijk kunnen worden aangestuurd.

Geschikt voor diverse dimbare lichtbronnen

Deze dimmer is geschikt voor het dimmen van vrijwel alle gangbare dimbare verlichting, waaronder:

• Dimbare LED-lampen
• Dimbare spaarlampen (CFLi)
• Gloeilampen
• 230V halogeenlampen
• Elektronische transformatoren
• Gewikkelde transformatoren
• Ringkerntransformatoren

De dimmer is niet geschikt voor het aansturen van motoren.

Flexibele 0–10V of 1–10V sturing

De dimmer ondersteunt zowel spannings- als stroomgestuurde signalen:

• 0–10V sturing (standaard): 0% tot 100% dimbereik
• 1–10V sturing: dimmen van minimale lichtintensiteit tot maximale output

Gedrag afhankelijk van ingangssignaal:

• < ±1V: verlichting blijft uit
• ±1V: minimale lichtsterkte
• 10V: maximale lichtsterkte

Intelligente werking en instellingen

De dimmer beschikt over uitgebreide instelmogelijkheden:

• Selectie van lamptype via module-instellingen
• Instelbaar minimum dimniveau per lamptype
• Automatische foutdetectie (overbelasting, kortsluiting)
• Indicatie bij foutcondities
• Beveiliging tegen kortsluiting en thermische overbelasting
• Automatische herstelfunctie na fout

Thermisch en elektrisch beschermd

De dimmer is voorzien van meerdere beveiligingen:

• Elektronische kortsluitbeveiliging
• Thermische overbelastingsbeveiliging
• Automatische herstart na fout
• Capaciteitsreductie bij hoge temperatuur (>35°C: -5% per +5°C)

Belastingsspecificaties

• Minimale belasting: 5 W / 20 VA
• Maximale belasting gloeilampen: 350 W
• Maximale belasting 230V halogeen: 350 W
• Maximale belasting elektronische transformator: 350 VA
• Maximale belasting gewikkelde transformator: 350 VA
• Maximale belasting ringkerntransformator: 350 VA
• Maximale belasting LED: 200 W (max. 10 lampen)
• Maximale belasting CFLi: 200 W (max. 10 lampen)

Technische kenmerken

• Voedingsspanning: 230 VAC ±10%, 50–60 Hz
• DIN-railmontage: 5,5 TE
• Aansluitingen: 3 boven + 3 onder
• Bediening via 0–10V of 1–10V stuursignaal
• CE-gekeurd

Installatietip

Voor optimale warmteafvoer wordt aangeraden om afstandsstukken tussen meerdere dimmodules te voorzien. Dit verbetert de ventilatie en verlengt de levensduur van het toestel aanzienlijk.

Belangrijkste voordelen

• Professionele 0–10V / 1–10V dimsturing
• Geschikt voor brede waaier aan lamptypes
• Compacte 1-module DIN-uitvoering
• Geavanceerde fout- en beveiligingsfuncties
• Perfect te integreren in domoticasystemen
• Ideaal voor residentiële en professionele toepassingen

Met deze Niko universele 0–10V dimmer 5–350W kiest u voor een betrouwbare, flexibele en toekomstgerichte oplossing voor nauwkeurige lichtregeling binnen moderne elektrische installaties en automatisatiesystemen.

Download de handleiding niko 330-00701
