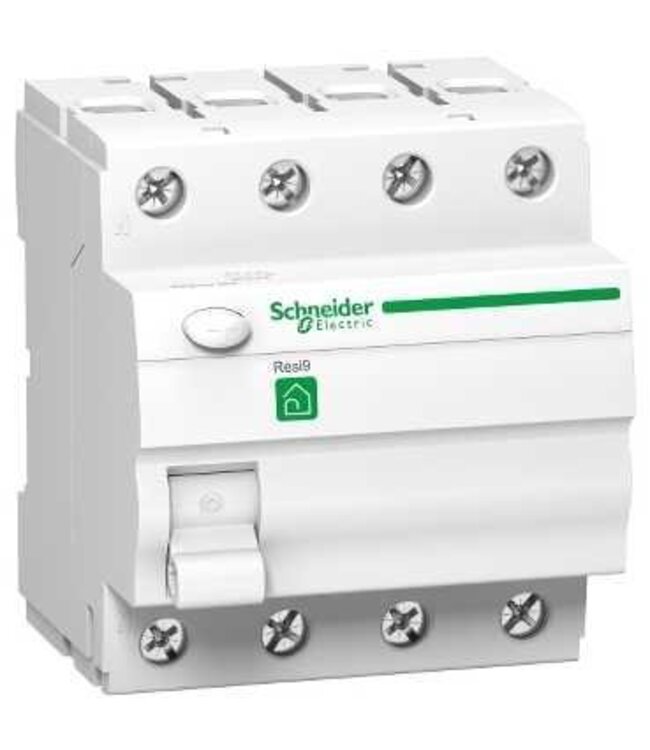

Vierpolige aardlekschakelaar met gevoeligheid 30mA en nominale stroom 63A. Type A. Lees meer.
Differentieelschakelaars worden aan het begin van de leidingen geplaatst en beschermen tegen ontoelaatbare verliesstromen naar de aarde. Ze beveiligen personen tegen elektrocutie.
Bij een verliesstroom met residuele pulserende gelijkstroomvorm zal er een onevenwicht ontstaan in de primaire windingen van de torus die een residueel magnetisch veld opwekt in de torus, dit residueel magnetisch veld wekt op zijn beurt een spanning en stroom op in de secundaire winding die het relais doet aanspreken. Dit relais zet op zijn beurt het schakelmechanisme in werking waardoor de contacten openen onder veerdruk.
| Gamma |
Resi9
|
|
|---|---|---|
| productnaam |
Resi9 RCCB
|
|
| type product of component |
Aardlekschakelaar
|
|
| beschrijving polen |
4P
|
|
| neutrale positie |
Links
|
|
| [In] nominale stroom |
63 A
|
|
| type net |
AC
|
|
| aardlekgevoeligheid |
30 mA conform EN/IEC 61008-2-1
|
|
| tijdvertraging differentieelfunctie |
Onmiddellijk
|
|
| klasse differentieelfunctie |
Type A
|
|
| nominaal uitschakel- en inschakelvermogen |
Im 500 A conform EN/IEC 61008-2-1
|
|
| nominale voorwaardelijke kortsluitstroom |
6 kA 40 A
|
|
| kwaliteitslabels |
CEBEC
|
