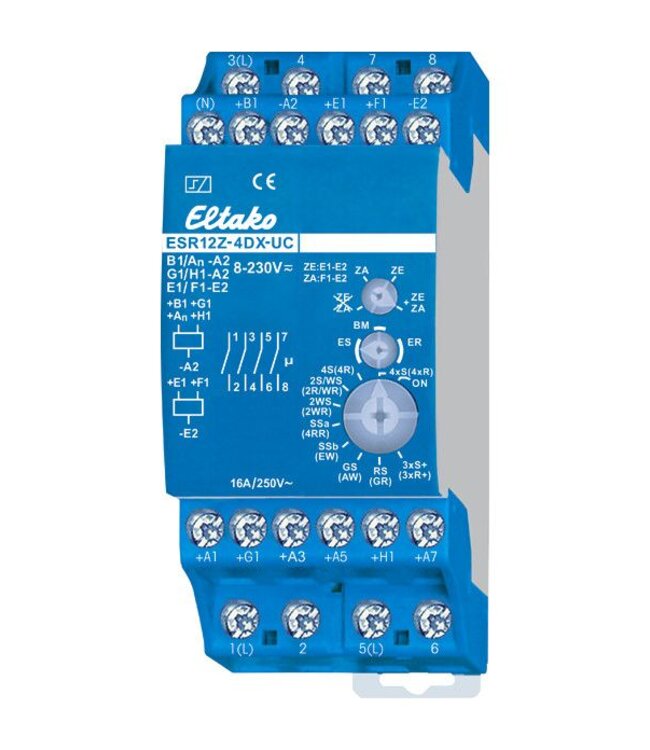

Eltako Eltako Viervoudige impulsschakelaar ESR12Z-4DX-UC
Eltako Viervoudige impulsschakelaar ESR12Z-4DX-UC €67,50 €79,90

Eltako Viervoudige impulsschakelaar ESR12Z-4DX-UC

€79,90 €67,50
* Incl. btw en recupel | Excl. Verzendkosten
Nu 6 artikelen op voorraad
In deze Corona tijden kan de levering vertraagd zijn, wij vragen hiervoor begrip.
Beknopte info: 4-voudige multifunctionele impulsschakelaar of schakelrelais. Met 4 onafhankelijke contacten, telkens 1 NO potentiaalvrij 16A/250V AC, gloeilampen 2000W. Slechts 0,03-0,4W stand-by verlies.
Artikelnummer: ESR12Z-4DX-UC
EAN: 4010312108130
SKU: 10F50
  • Verzendkosten 4.99€ Gratis verzending vanaf 50€
  • Veilig betalen via SSL verbinding
  • Verzending via bpost thuislevering of postpunt.
  • Niet tevreden? Gratis retourneren
  • voor 16hr besteld, volgende werkdag in huis!
  • Klantenservice van 08:30 tot 17:00
Informatie

Beschrijving:

Deze Eltako viervoudige impulsschakelaar (ook wel teleruptor genoemd) heeft dezelfde mogelijkheden dan 4 afzonderlijke impulsschakelaars met centrale aan/uit functie en dit voor een scherpe prijs!

Met de Eltako-Duplex-technologie (DX) schakelen de contacten bij een voeding van 230V wisselspanning 50Hz in de nuldoorgang, zodoende wordt het slijten drastisch verminderd en de levensduur sterk verlengd.

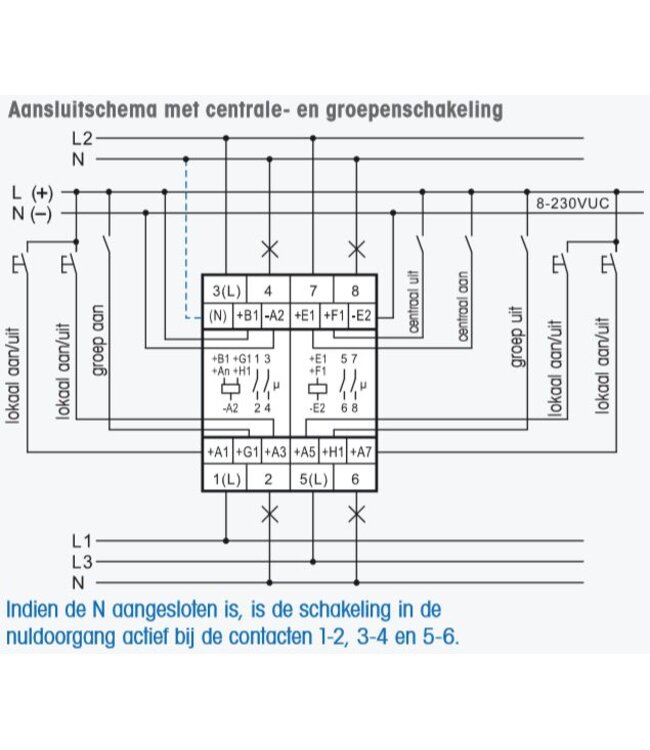

Bij het bedraden van de impulsschakelaar de N-draad aan de klem (N) en de buitendraad aan 1(L), 3(L) of 5(L) aansluiten. Daardoor is er een bijkomend stand-by-verlies van slechts 0,1 Watt.
Bij gebruik van het contact voor het sturen van schakeltoestellen, die zelf niet in de nuldoorgang schakelen, mag (N) niet aangesloten worden omdat de bijkomende sluitvertraging anders het tegendeel bewerkstelligt.

De impulsschakelaar kan aangestuurd worden via universele stuurspanning vanaf 8V tot 230V UC, dit met elke willekeurige drukknop. Met extra stuuringangen voor centraal-aan en centraal-uit voor 8..230V UC, galvanisch gescheiden van de lokale stuuringangen (de drukknoppen die elk hun kanaal bedienen). Met extra groepenstuuringangen aan en uit voor 8..230V UC. Zelfde potentiaal als de lokale stuuringangen.

Via deze groepenstuuringangen kunnen groepen van deze impulsschakelaar schakelrelais in een installatie met een centrale sturing afzonderlijk aangestuurd worden.
Voedingsspanning gelijk aan de lokale stuurspanning.

Dankzij het gebruik van bistabiele relais ontstaat er geen spoelvermogenverlies noch opwarming zelfs bij ingeschakelde toestand.

Bij een stuurkast met meerdere Eltako modules, is het aangeraden om rijgklemmen te voorzien in de kast om de bedrading netjes te kunnen uitvoeren. Dit is ook aan te raden indien er achteraf een wijziging is in de sturing, bijvoorbeeld een aan/uit functie wordt een dimmer functie. Je kan eenvoudig de verbruiker wisselen op de (etage) rijgklemmen en de bedrading in de kast blijft zoals origineel uitgevoerd.

topjob rijgklemmen

Specificaties:

Impulsschakelaar 4x 1 NO 16A
  • Functie: Elektronisch voor centrale besturing
  • Montagewijze: DIN-rail
  • Breedte in module-eenheden: 1
  • Inbouwdiepte: 58mm
  • Aantal maakcontacten: 2
  • Stuurspanning 1: 8V - 253V
  • Stuurspanningstype 1: AC
  • Frequentie stuurspanning 1: 50Hz - 50Hz
  • Stuurspanning 2: 10V - 230V
  • Stuurspanningstype 2: DC
  • Frequentie stuurspanning 2: 50Hz - 50Hz
  • Nom. (meet)schakelstroom: 16A
  • Voedingsspanning: 230V - 230V
  • Spanningstype voedingsspanning: AC/DC
  • Max. gloeilampbelasting: 2000W
  • Max. belasting TL-buis: 1000VA
  • Max. belasting TL-buis (duo-geschakeld): 1000VA
  • Max. belasting TL-buis (parallel gecompenseerd): 500VA
  • Max. schakelstroom (cos phi = 0,6): 8A
  • Handbediening mogelijk: Ja

Download Technische documentatie

Veel gestelde vragen:

  1. Mag deze teleruptor ook gebruikt worden voor de badkamer?
    Dit kan, het is niet meer verplicht om dubbelpolig te onderbreken voor een kring van de badkamer of vochtige ruimte. Wel moet de kring afgezekerd zijn met een automaat van max 16A en 2,5mm bedrading indien het een gemengde kring is met stopcontacten.

  2.  Mag je dan vanop je automaat naar contact 1 gaan en dan op de TR doorlussen naar 3,5 en 7 of moet je steeds van op je automaat naar 1, 3, 5 en 7 gaan?
    Dit mag zeker en het vereenvoudigd de bedrading. Gebruik wago klemmen om de bedrading bij teleruptoren overzichtelijk te houden.
Reviews
10 / 10
(2)
10 / 10
steven D. 16 Januari 2020

Top teleruptor, wel wat bedrading nog als je de alles uit ook wil aansturen. Inderdaad aan te raden om via een klemmenstrook te werken.

10 / 10
Leo 26 December 2018

Top, 4 impulsschakelaars in 1 behuizing voor beter koop dan 4 aparte impulsschakelaars.
